Joint de vitre pour poêle et insert : bien le choisir selon son emplacement

Avant de mesurer votre joint : regardez d’abord son emplacement

Votre vitre de poêle à bois laisse passer de la fumée, noircit plus vite qu'avant ou le feu devient difficile à régler ? Le joint de vitre est souvent l’une des causes. Le bon réflexe n'est pas de chercher d'abord un diamètre, mais de regarder où le joint se pose.

Chaque vitre de poêle a un emplacement prévu pour le joint. Selon les modèles, le joint peut se loger dans une gouttière arrondie ou une gorge carrée, se poser à plat, ou être placé sous une réglette qui maintient la vitre. Ces emplacements imposent la forme de votre joint. Un joint rond dans une gorge carrée ne sera jamais étanche, même à la bonne dimension.

Ce guide vous aide à reconnaître le bon type d’emplacement, à savoir quelle forme de joint y va et à prendre la bonne mesure.

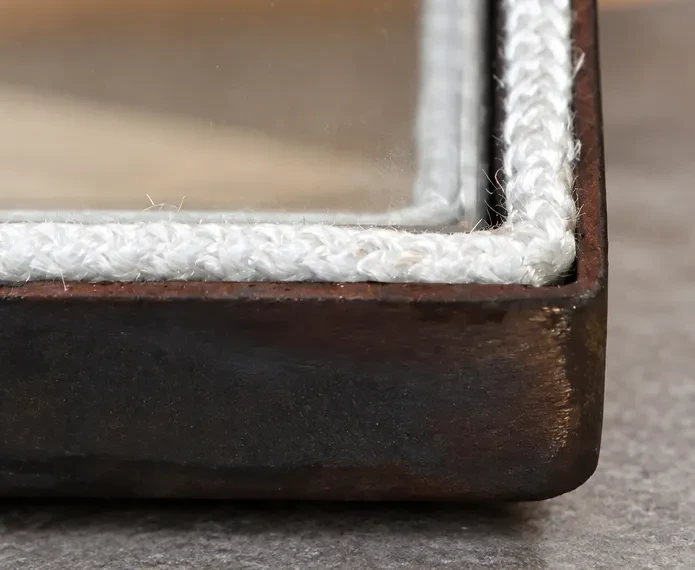

joint rond tressé dans gorge

Etape 1 : identifier l’emplacement du joint sur votre vitre

Ouvrez la porte de votre appareil lorsqu’il est bien froid et regardez le bord de la vitre ou le cadre de la porte, là où l’ancien joint est posé. S’il n’y a plus de joint, observez le métal à nu. Sa forme vous dira tout. Il existe quatre emplacements courants.

Emplacement

A quoi il ressemble

Forme de joint compatible

Mesure à prendre

Gouttière (gorge ronde)

Un creux arrondi en demi-cercle

Joint rond plein, joint tubulaire armé (image)

Largeur de la gouttière = diamètre du joint

Gorge carrée

Une encoche étroite à bords droits, plus profonde que large

Joint rectangulaire

Largeur de la gorge + profondeur

Champ plat

Une surface plate, sans creux, où la vitre vient s’appuyer

Joint plat, joint tubulaire souple

Epaisseur du joint (1 à 4 mm) + largeur d’appui

Sous réglette

Une barre ou un cadre métallique vissé qui plaque la vitre

Joint à lèvres (ou note de musique)

Epaisseur de l’espace entre la vitre et la réglette

Vous avez un doute entre deux emplacements ? Le critère le plus simple est le fond.

Arrondi = gouttière

Plat avec des bords droits =  gorge carrée

Pas de bord du tout = champ plat

Une barre par dessus la vitre = sous réglette

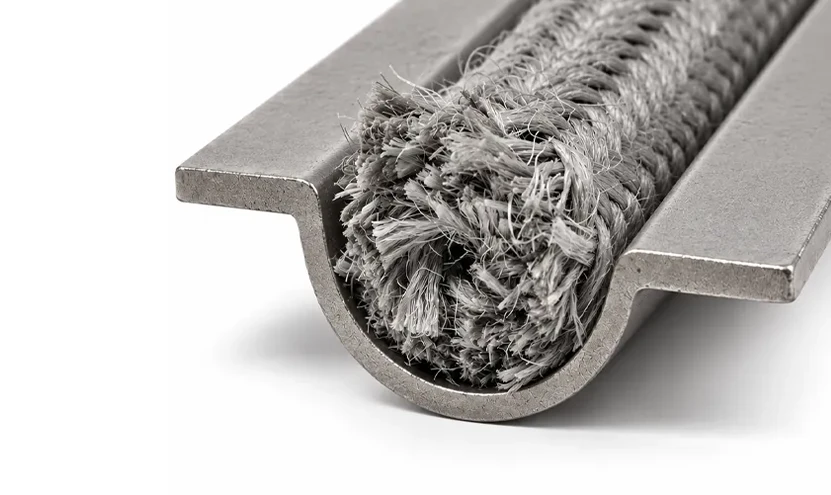

joint rond ou tubulaire armé

Emplacement en gouttière (gorge ronde)

Si le joint de votre vitre est logé dans un creux arrondi en demi-cercle, il vous faut un joint rond. C’est l’emplacement le plus répandu sur les poêles à bois et les inserts.

Comment le reconnaître ?

Le métal forme une petite rigole en U arrondi. L’ancien joint, s’il est encore là, ressemble à une cordelette tressée, souvent grise.

Quels types de joints y vont ?

  • Le joint rond plein : c’est une tresse en fibre de verre, dense sur toute son épaisseur. C’est le choix standard pour une gouttière.
  • Le joint tubulaire armé : creux à l’intérieur, mais renforcé par une armature métallique, qui l’empêche de s’aplatir. Il garde sa forme ronde dans la gouttière.

Attention : un joint tubulaire souple (sans armature) ne convient pas ici. Il s’écrase et ne remplit plus le creux.

Comment choisir la dimension ?

La largeur de la gouttière est égale au diamètre du joint.

Largeur de l’emplacement = ø du joint

Exemple : une gouttière de 8 mm de large accueille un joint rond de 8 mm de diamètre. Mesurez la largeur d’un bord à l’autre du creux, pas la profondeur.

Bon à savoir : ne prenez pas le diamètre de l'ancien joint comme référence. Avec la chaleur et le temps, il s'est tassé et mesure souvent 1 à 2 mm de moins qu'à l'origine.

De même, n’utilisez pas un pied à coulisse pour mesurer le diamètre d’un joint car il s’agit d’un matériau souple qui peut se déformer et s’étirer.

joint rectangulaire

Emplacement en gorge carrée

Si l’emplacement du joint est une encoche étroite aux bords droits et au fond plat, vous avez une gorge carrée. Elle accueille uniquement un joint rectangulaire.

Comment le reconnaître ?

 L'encoche est nettement plus profonde que celle d'une gouttière. Sa profondeur est égale ou supérieure à sa largeur. Le joint d'origine a une section rectangulaire, souvent avec une âme plus rigide au centre.

Quels poêles sont concernés ?

Ce type d'emplacement est peu courant. On le trouve surtout sur certaines marques comme Supra et Richard Le Droff. Si votre poêle vient d'un autre fabricant et que vous pensez avoir une gorge carrée, veillez à nous contacter au préalable.

Comment choisir la dimension ?

Un joint rectangulaire se désigne par deux valeurs.

Exemple : Un joint 6x12mm

  • La petite valeur correspond à la largeur de la gorge.
  • La grande valeur correspond à la hauteur du joint, qui dépasse de la gorge pour venir s'écraser contre le corps de l’appareil et parfois la vitre.

Bon à savoir : le joint doit entrer dans la gorge sans forcer, mais sans jeu latéral. S'il bouge de gauche à droite, il est trop étroit. S'il faut l'enfoncer au marteau, il est trop large.

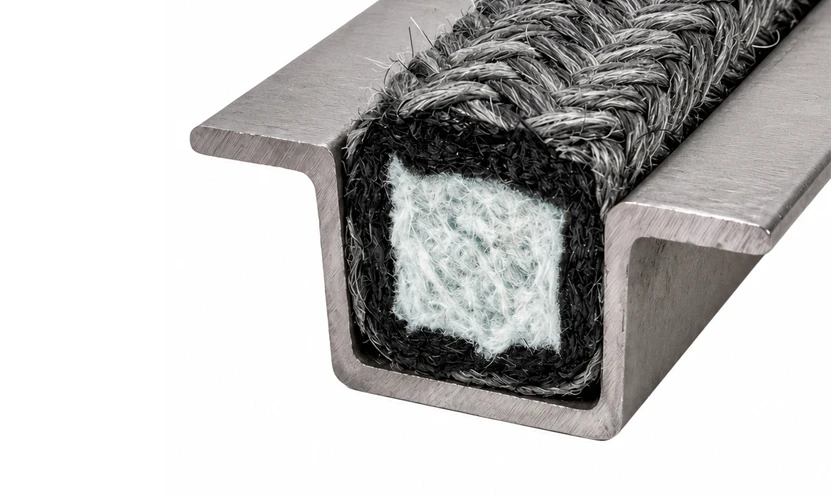

gorge carrée

Joint plat ou tubulaire souple

Emplacement en champ plat

Si la vitre repose directement sur une surface plate du cadre, sans creux ni rebord pour loger le joint, vous avez un champ plat. Deux formes de joints y vont : le joint plat et le joint tubulaire souple.

Comment le reconnaître ?

Le métal forme un simple rebord à angle droit, comme une cornière. La vitre vient se poser dessus et elle est maintenue par des pattes de fixation ou des clips.

Quels joints y vont ?

  • Le joint plat : une bande tissée fine, souvent autocollante au dos pour éviter toute surépaisseur de colle. Il se pose à plat sur le champ ou directement sur le verre.
  • Le joint tubulaire souple : creux et sans armature. Une fois la vitre serrée, il s'écrase jusqu'à devenir plat. Il compense mieux les petites irrégularités du cadre.

Comment choisir la dimension ?

Sur un champ plat, c'est l'épaisseur du joint qu'il faut déterminer. Elle va généralement de 1 mm à 4 mm. Choisissez ensuite une largeur qui couvre la surface d'appui de la vitre sans déborder côté foyer.

Le point à vérifier absolument : l'espace entre la fixation (patte, clip) et le champ plat doit laisser assez de place au verre et au joint, sans les contraindre.

  • Joint trop épais : la vitre est serrée trop fort et risque de se fendre à la mise en chauffe.
  • Joint trop fin : la vitre a du jeu, l'étanchéité est mauvaise et la vitre noircit vite.

Astuce : mesurez l'espace disponible sous la fixation, retirez l'épaisseur de la vitre (souvent 4 ou 5 mm pour une vitre vitrocéramique), et vous obtenez l'épaisseur maximale du joint.

Bon à savoir : Ces joints sont souvent placés sur les côtés et en partie basse de la vitre, laissant volontairement l’air s’infiltrer en partie haute. Veillez à suivre les instructions d'utilisation de votre appareil pour éviter tout problème de circulation d’air et de combustion.

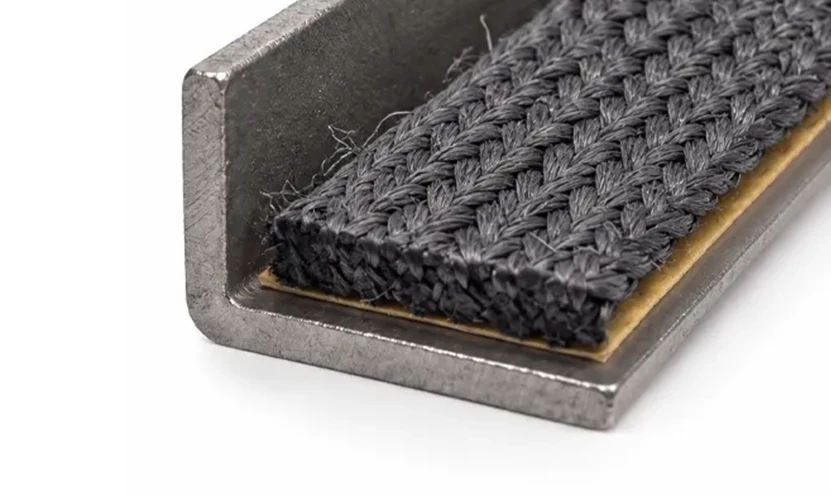

joint plat et champ plat

Joint à lèvres (ou note de musique)

Emplacement sous réglette

Si votre vitre est plaquée contre la porte par une barre métallique, une réglette ou un cadre en métal, ce joint se trouve sous la réglette. Il vous faut un joint à lèvres, aussi appelé joint « note de musique » en raison de son profil.

Comment le reconnaître ?

Vous voyez une ou plusieurs barres de maintien sur le pourtour de la vitre. Le joint dépasse légèrement entre le verre et la barre.

Comment il se pose ?

Le joint à lèvres se glisse entre le verre et la barre de maintien. Il n'est pas collé (sauf version autocollante) mais simplement tenu par la pression de la réglette. La partie lèvre, c'est-à-dire la plus forte, doit s’intercaler entre le bord de vitre et la barre de fixation.

Ce joint est souvent accessible sans démonter la vitre. Il suffit de desserrer légèrement les vis de la réglette, de retirer l'ancien joint et de glisser le nouveau.

Comment choisir la dimension ?

Mesurez l'espace entre le verre et la barre de fixation, ainsi que la largeur de la partie recouverte par la réglette. Le joint doit remplir cet espace sans empêcher la réglette de se revisser à plat.

Bon à savoir : La présence de ce type de joint n'empêche pas l’utilisation d’un joint entre la vitre et le cadre de porte.

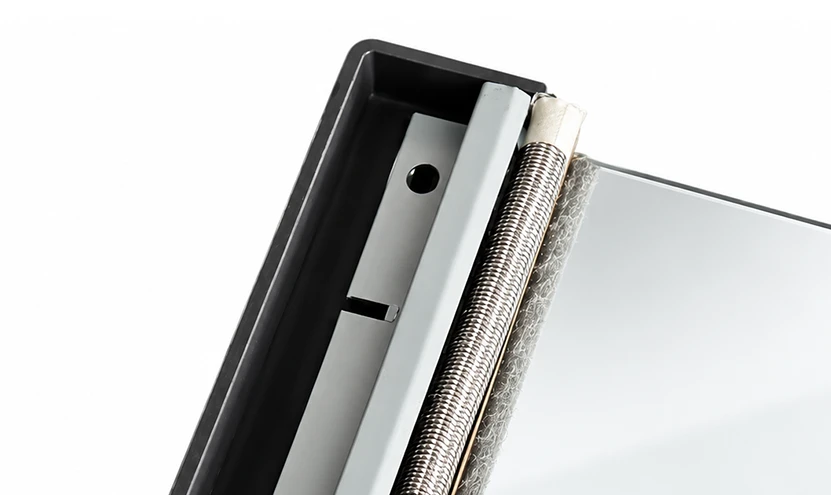

joint à lèvres

Les erreurs les plus fréquentes à éviter

- Mesurer l'ancien joint plutôt que l'emplacement. Un joint usé est tassé et durci, il donne une mesure trop petite.

- Mettre un joint rond sur un champ plat. Sans creux pour le tenir, il roule, se déplace et la vitre porte mal.

- Mettre un tubulaire souple dans une gouttière. Il s'écrase au fond du creux et ne touche plus la vitre. Dans une gouttière, seul le tubulaire armé convient.

- Choisir un joint trop épais « pour être sûr ». La vitre se retrouve sous tension et peut casser au premier feu.

- Serrer trop fort les fixations après la pose. Serrez juste assez pour que la vitre puisse bouger légèrement dans le cadre.

- Oublier la colle quand le joint n'est pas autocollant, en gouttière ou sur champ plat. Utilisez une colle réfractaire prévue pour les joints de poêle. La colle se met en filet et avec parcimonie.

Bon à savoir : Pour une étanchéité optimale de votre appareil, assurez-vous qu’une feuille de papier placée entre la porte et le corps de l’appareil ne puisse pas glisser si l’on tire dessus.

Si vous avez encore un doute, n'hésitez pas à contacter notre service client. Envoyez-nous une photo de votre emplacement, nous vous aiderons à trouver le joint qu'il vous faut.
